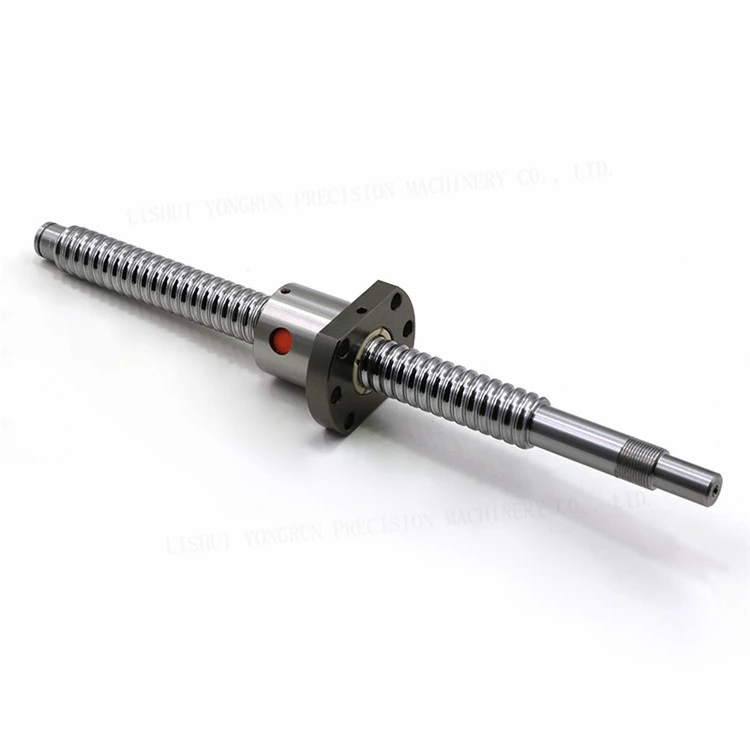

Kúluskrúfur eru burðarás margra nútíma sjálfvirknikerfa, sem umbreytir snúningshreyfingu í slétta, mjög skilvirka línulega hreyfingu. Með vélrænni skilvirkni sem oft fer yfir 90% eru þær betri kostur en hefðbundnar blýskrúfur fyrir forrit sem krefjast mikils hraða, mikið álags og nákvæmni. Hins vegar getur val á röngum kúluskrúfusamsetningu leitt til ótímabæra bilunar og kostnaðarsöms niður í miðbæ.
Áfangi 1: Skilgreindu forritið
Byrjaðu á því að koma á fót helstu rekstrarþörfum.
1. Nákvæmni og umsóknargerð
Staðsetning (P-einkunn):Krefst mikillar nákvæmni, notar venjulega aForhlaðatil að koma í veg fyrir bakslag (axial úthreinsun).
Flutningur (T-Bekkur):Einbeitir sér að hraða yfir vegalengd, getur haft lágmarks úthreinsun.
2. Ákvarða álag og hraða
Ásálag:Reiknaðu hámarks- og meðalkraftinn sem skrúfan verður að hreyfa (inniheldur þyngd, hröðun, núning). Kúluskrúfur höndla aðeins áskrafta.
Dynamic Cycle:Gerðu grein fyrir ferðalagi, tíma og hraða fyrir hvern hluta vinnulotunnar til að reikna út nauðsynlegan meðalhraða og samsvarandi kraftmikið álag.
2. áfangi: Tæknilegar athuganir og val
Notaðu umsóknargögnin til að velja ákjósanlega þvermál og blý um leið og öryggi er tryggt.
3. Veldu Lead and Diameter
Leiðsögn:Vegalengdin sem farin er á hverja byltingu.
Grófar leiðir(↑↑Hraði,↓↓Afl).
Fínar vísbendingar(↓↓Hraði,↑↑kraftur).
Þvermál:Veldu þvermál sem uppfyllir allar álags- og hraðatakmarkanir hér að neðan.
4. Öryggis- og hraðaprófun
Dálkspenning:Athugaðu hvort þvermál skrúfunnar sé nógu stórt til að koma í veg fyrir bilun í súlu við hámarks ásálag (mikilvægt fyrir langar skrúfur).
Mikilvægur hraði:Reiknaðu hámarkssnúningshraða skrúfunnar áður en ómun/titringur á sér stað. Rekstrarhraði ætti að vera minna en eða jafnt og 80% af þessu gildi.
DN gildi:Gakktu úr skugga um að afurð þvermáls (D) og hámarks snúningshraða (N) fari ekki yfir mörk framleiðanda fyrir kúluhnetuna.
5. Reiknaðu endingartíma (L10)
Reiknaðu væntanlegan endingartíma (klst. eða snúninga) miðað við framleiðandaBasic Dynamic Load Ratingog umsókn þinniSamsvarandi kraftmikill álag. Reiknaður líftími verður að standast eða fara yfir tilskilinn líftíma umsóknarinnar.
Lokaatriði
Endurfesting:Legustuðningsstillingin (td Fixed-Fast) hefur mikil áhrif á beygjuálag og mikilvægan hraða.
Smurning:Nauðsynlegt til að ná tilætluðum endingartíma. Gerðu ráð fyrir réttu viðhaldi á fitu eða olíu.
Skrúfulengd:Verður að gera grein fyrir heilu höggi, hnetalengd, legukubbum og öryggisupphæð.
